Определение последовательности вопросов


На рис. 7.1 показаны возможные ветви сценария опроса. Существенно следующее: имеются блоки вопросов, в которых ветвление отсутствует и которые заканчиваются многовариантным вопросом — ответ на такой вопрос ведет к переходу по той или иной ветви. Многовариантный вопрос может приводить несколько ветвей к одному блоку (например, блоки С и D приводят к одному блоку Е) или к различным блокам (например, из блока А можно попасть, в зависимости от ответа на многовариантный вопрос, в блок В, С или D). Блоки либо заканчиваются многовариантными вопросами, либо являются завершающими и прекращают опрос. По достижении завершающего блока система записывает все ответы в файл. Система может быть устроена таким образом, чтобы каждому завершающему блоку соответствовал свой уникальный файл.

Переводя эту диаграмму на язык сущностей XML, мы приходим к следующей структуре. В документе Questionnaire на первом уровне имеется элемент Intro (введение) и одна или несколько сущностей Block. Каждая сущность Block содержит одну или более сущностей Ques (вопросы) и может заканчиваться сущностью Terminal. В сущности Block имеется атрибут name, который используется для адресации ветвления, и атрибут type, значение которого равно terminal, если блок заканчивается тегом Terminal. Этот внешний уровень структуры системы опросов схематически описан в листинге 7.1 [Questionnaire — анкета, intro — введение (сокращение от introduction). — Примеч. перев. ].

Листинг 7.1. Первый и второй уровень иерархии анкеты

<Questionnai re> <Intro> </Intro>

<Block name="A"> </Block>

<Block name="B" type="terminal"> </Block>

<Block name="C"> </Block>

<Block name="D"> </Block>

<Block name="E" type="terminal"> </Block>

</Questionnai re>

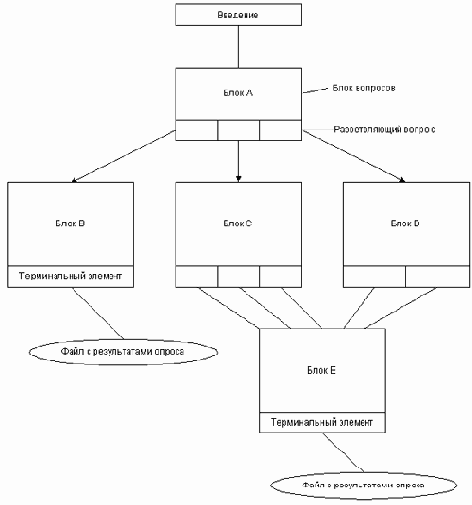

Рис. 7.1. Возможные ветви сценария

Каждый вопрос в блоке создается с помощью тега dues, который включает в себя текстовый фрагмент и два или более варианта выбора, создаваемых тегами Qopt. Атрибуты тегов dues и Qopt позволяют контролировать ветвление и способ представления вопросов. Самый простой способ увидеть, как все это устроено, — рассмотреть несколько вопросов, представленных в примере анкеты в следующем разделе.
